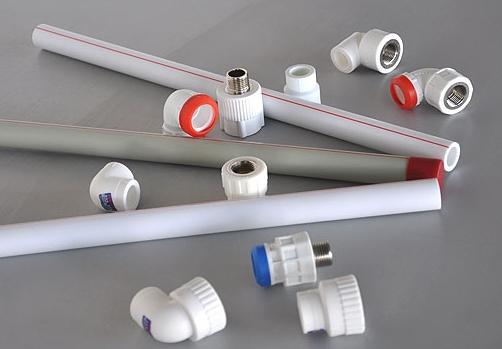

百联塑业 PPR冷水管 PPR热水管 PPR建筑用管
产品特点:
1.卫生、无毒、无锈蚀、永不结垢;
2. 耐高温(最高输送水温可达95℃)、耐高压(耐压力试验强度达5MPa以上);
3. 采用热熔连接,管材、管件同质熔化为一体,安全可靠永不渗漏;
4. 导热系数低,PP-R管导热系数为0.21w/mk (仅为金属管的二百分之一),保温性能好;
5. 重量轻,搬运方便,施工强度低;
6. 管道内壁光滑,压力损失小,水流速度快;
7. 管道输送噪声小,噪声下降40%(与镀锌管比较);
8. 产品色彩柔和、外形美观,室内明装、暗装均可;
9. 耐化学腐蚀性好;
10. 安装简易、快捷,施工费用低;
11. 使用寿命长,在正常条件下,使用寿命可达50年以上。
适用范围
1、建筑物的冷热水系统,包括集中供热系统;
2、建筑物内的采暖系统,包括地板、壁板辐射采暖系统的主管道;
3、可直接饮用的纯净水供水系统和食品工业管道系统;
4、中央(集中)空调系统和传统的供热采暖系统;;
5、公共场所以及花园、温室的灌溉系统 ;
6、输送或排放化学介质等工业用管道系统。
规格尺寸及性能参数
公称外径 |
管材型号 |
|||
标准尺寸率(管系列)(工程压力PN) |
||||
S5(1.25mpa) |
S4(1.6mpa) |
S3.2(2.0mpa) |
S2.5(2.5mpa) |
|
(dn mm) |
壁厚C |
壁厚C |
壁厚C |
壁厚C |
16 |
- |
2 |
2.2 |
2.7 |
20 |
2 |
2.3 |
2.8 |
3.4 |
25 |
2.3 |
2.8 |
3.5 |
4.2 |
32 |
2.9 |
3.6 |
4.4 |
5.4 |
40 |
3.7 |
4.5 |
5.5 |
6.7 |
50 |
4.6 |
5.6 |
6.9 |
8.3 |
63 |
5.8 |
7.1 |
8.6 |
10.5 |
75 |
6.8 |
8.4 |
10.3 |
12.5 |
90 |
8.2 |
10.1 |
12.3 |
15 |
110 |
10 |
12.3 |
15.1 |
18.3 |
160 |
14.6 |
17.9 |
21.9 |
26.6 |
物理力学和化学性能
项目 |
试验参数 |
试样数量 |
指标 |
||
试验温度℃ |
试验时间h |
静液压压力Mpa |
|
||
纵向回缩率 |
13±52 |
en≤8mm:1 |
- - |
3 |
≤2% |
8mm<en≤16mm:2 |
|||||
en>16mm:4 |
|||||
简支梁冲击试验 |
0±2 |
- - |
- - |
10 |
破损率≤试样的10% |
静液压试验 |
20 |
2 |
16 |
3 |
无破裂 |
95 |
22 |
4.2 |
无渗漏 |
||
95 |
165 |
3.8 |
|
||
95 |
1000 |
3.5 |
|
||
溶体质量流动速度 MFR(230℃/2.16kg)g/10min |
3 |
变化率≤原料的30% |
|||
静液压状态下热稳定性试验 |
110 |
8760 |
1.9 |
1 |
无破裂 |
无渗漏 |
|||||
密度 g/cm3 |
0.89-0.91 |
||||
弹性模量 20℃ N/mm2 |
800 |
||||
线膨胀系数 mm/m.k |
0.14-0.16 |
||||
导热系数 W/m.k |
0.23-0.24 |
安装注意事项:
1.管材与管件的待熔接表面必须保持清洁、无油污,建议使用95%浓度酒精擦净。
2.焊接前必须用干净的软布清洁焊机模头。焊机温度设置为260±10℃,如果用PPR专用焊机,则锁定为260℃,只需以绿灯亮为准。管材管件要同时插入模头加热,加热时间要严格遵守规范,从模头中拔出后要在规定的融接时间内完成插接融合。
3.热熔管材不得超过画线深度,以防止热熔时,溢出物过多封堵管件的内孔,画线不得使用油笔,以免油墨污染待熔接面。
4.插接时不得转动管材及管件,应垂直插入,正常熔接后,结合端面处应有两圈均匀且干净的溢出物。
5.熔接弯头、三通管件和阀门时,应注意其方向,管件表面加强筋可作为方向参照物。
6.管道应远离热源,不得直接与热水器、开水器等热源的进出口连接,应采用金属波纹软管或金属管过渡连接,过渡连接管段长度不宜小于350mm。
7.直埋(包括嵌墙敷设和地坪面层内敷设)铺设的管道不得采用螺纹或法兰连接。
8.在安装阀门、水龙头等金属螺纹连接方式的管道配件时,要求在外螺纹处缠绕数层聚四氟乙烯密封带(生料带)作为密封介质。如果需要拆卸,请重新安装时更换生料带。
9.在安装带镶嵌件的管件时,要使用扳手或手动拧紧,用力要柔和,过分拧紧管件可能会出现裂缝而导致漏水和滑脱现象,必须注意不要过分拧紧。
10.管道穿越层面、地下室外墙处,应采取有效的防水措施。在穿越承重墙处,应预留洞口,管材在洞口的余量 应大于建筑物的沉降量。
11.在冬季严寒地区施工,避免踩压、碰撞、抛摔、敲击管材。
12.暗敷管道暗埋前必须先进行压力测试。
13.如要对焊接部分做一些调整,调整角度不要超过5°,必须在焊接完成后立即进行调整(距离从焊机模头中 拔出时间不能超过热熔参数表中融接时间),否则会导致连接的缺陷。
14.热水管道与冷水管道应平行敷设。水平敷设时热水管道应敷设在外侧,上下敷设时热水管道应敷设在上方,竖直敷设时热水管在左侧(一般水龙头调温时为左旋热水,右旋冷水)。
15.管道嵌墙暗敷宜配合土建预留凹槽,其尺寸设计无规定时,墙槽的深度为dn+(20~30)mm、宽度为dn+(20~30)mm。水平槽较长或开槽深度超过墙厚的1/3时,应征得结构专业人员的同意。凹槽表面应平整,不得有尖角等突出物,管道应有固定措施;管道试压合格后,墙角用M10水泥砂浆填补密实。当热水支管直埋时,其表面覆盖的M10砂浆层厚度不得少于20mm。
热熔连接技术要求
管材外径(mm) |
熔接深度(mm) |
热熔时间(s) |
接插时间(s) |
冷却时间(min) |
20 |
14 |
5 |
4 |
3 |
25 |
16 |
7 |
4 |
3 |
32 |
20 |
8 |
4 |
4 |
40 |
21 |
12 |
6 |
4 |
50 |
22.5 |
18 |
6 |
5 |
63 |
24 |
24 |
6 |
6 |
75 |
26 |
30 |
10 |
8 |
90 |
32 |
40 |
10 |
8 |
110 |
38.5 |
50 |
15 |
10 |
注:若操作环境温度小于5℃ ,加热时间应在延长二分之一,管件和材连接时,必须避免直对通风口方向。
产品严格执行以下标准:
国际标准:ISO9080、ISO 15874、ISO 291、ISO
1043-1、ISO 4065、ISO 472;
德国标准:DIN 8077、DIN 8078、DIN 16962、DIN
1988 T2;
中国国家标准:GB/T18742、GB/T17219、GB/T 18743、GB/T 2918、GB/T 6671、GB/T 3682。
